非隔離簡易型數字輸入端子板FS-32DI 通道數：32 路 模 式：單線制數字量輸入 非隔離 信 號：干濕通用（干接點、電平），公共線模式 35mm 導軌安裝
原理圖：

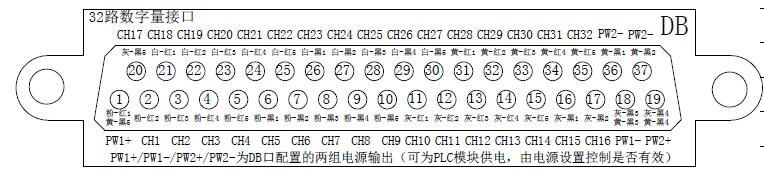

接線圖： 針腳定義：
電源設置： 每個DB 口都含有4 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路點進行控制，每個短路點對應一根線，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
