我公司承接的濱農科技農藥生產線控制系統已完成控制柜組裝和IO點檢測，具備交付條件。

    本項目包含有六道生產工序，采用西門子S7-300作為控制主站，配料子系統采用永宏P(guān)LC作為控制單元。整個系統采用以太通訊框架完成組網。本系統含模擬量輸入輸出點350個，數字量輸入輸出點620個，控制回路58個，配置五座雙面控制柜。

    本系統完全采用我公司自行研發的快速接線模塊進行IO信號處理，本安回路采用MTL底板式安全柵，整個組裝測試過程僅消耗人工不足4人日，體現了快速接線模塊的巨大優勢。

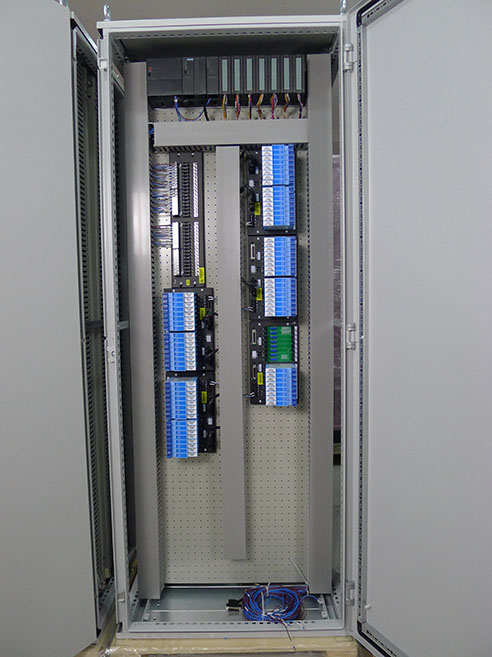

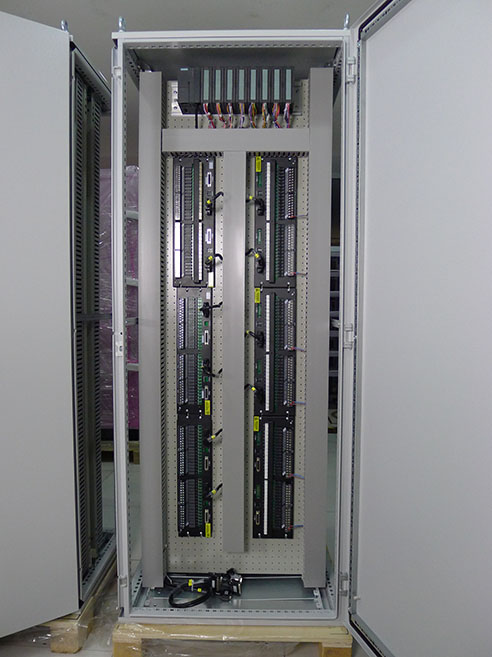

    控制柜總覽

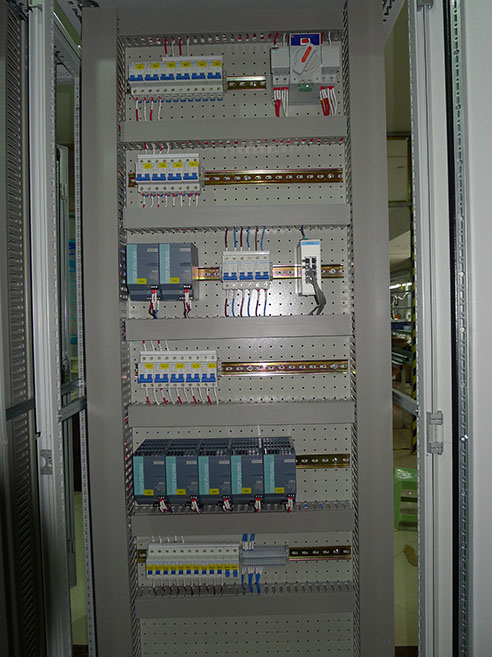

電源柜配

料子系統

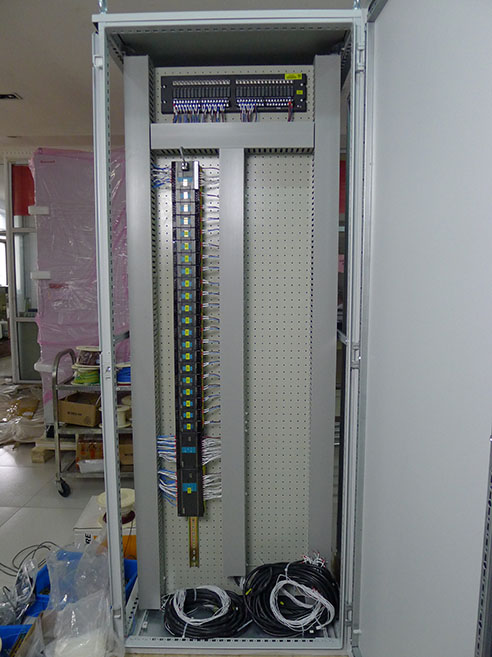

安全柵柜

繼電器柜

運行畫面
